Los conectores coaxiales de la serie 1,0/2,3, por sus pequeñas dimensiones y buenos rendimientos eléctricos, cumplen con los requisitos de los equipos electrónicos compactos.
Se fabrican según normas DIN 47297 – IEC 169-1 – CEI CECC EN 122 230.
El rango de frecuencia puede ir hasta 10 GHz cuando los conectores se usan en un sistema de línea de transmisión de 50 ohmios, mientras que en el sistema de línea de transmisión de 75 ohmios, la frecuencia que preserva los rendimientos aceptables está limitada a 500 MHz. Los conectores están indicados con 50 ó 75-Ohm. Bajo pedido, también están disponibles versiones especiales con un factor de reflexión muy bajo de hasta 2 GHz con cables de 75 ohm.
Para estos conectores, existen cuatro tipos de mecanismos de acoplamiento de enchufe:
-
Tipo A: acoplamiento de rosca y presión
-
Tipo B: acoplamiento a presión (push-pull)
-
Tipo C: acoplamiento de rack y panel deslizante
-
Tipo D: acoplamiento a presión con dispositivo de bloqueo automático de seguridad
Normalmente, el cable se conecta engarzando la trenza del cable al cuerpo del conector y soldando el conductor interno del cable al contacto del pin del conector (conexión de soldadura). También se puede engastar el pin del conector al conductor interno del cable.

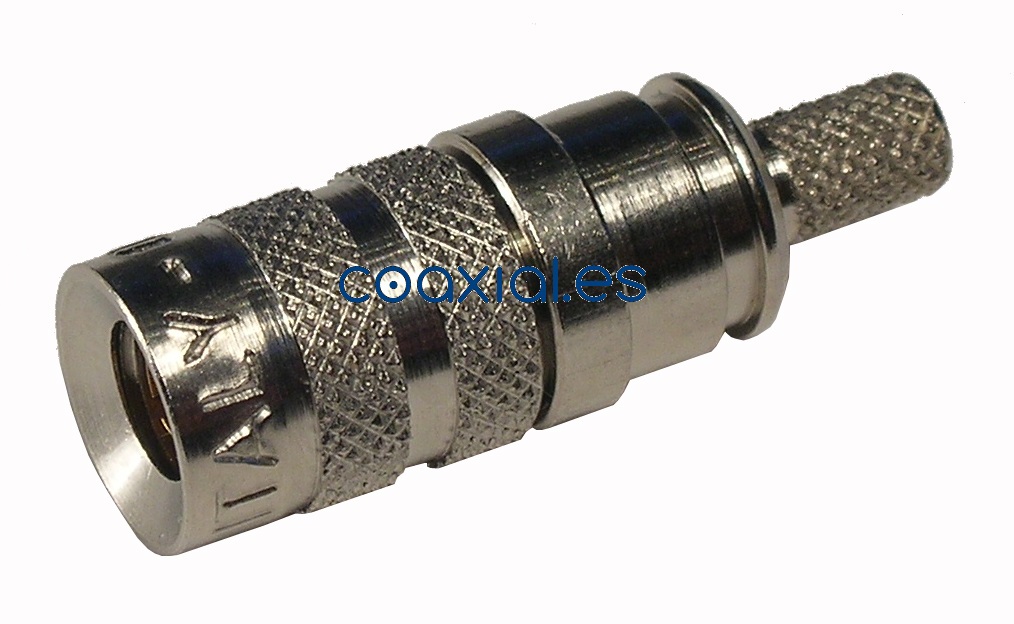

Conector 1,0/2,3
Hembra Recto Crimpar

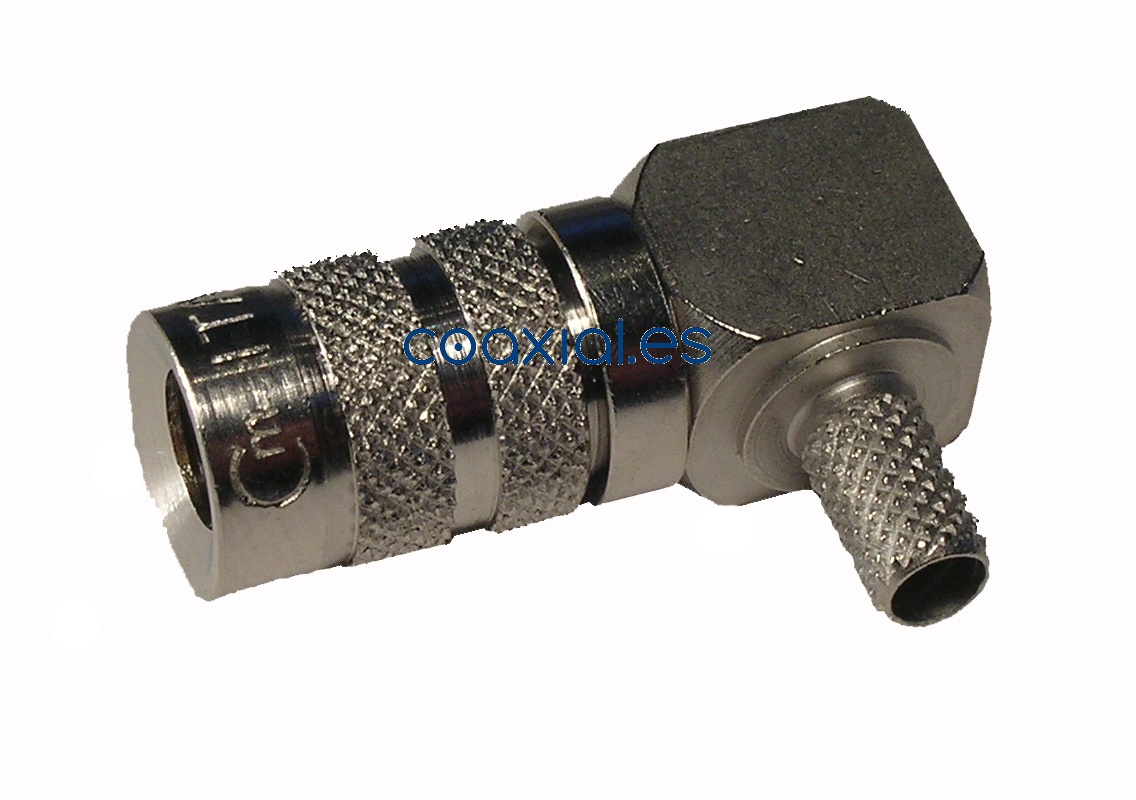

Conector 1,0/2,3
Hembra Codo Crimpar

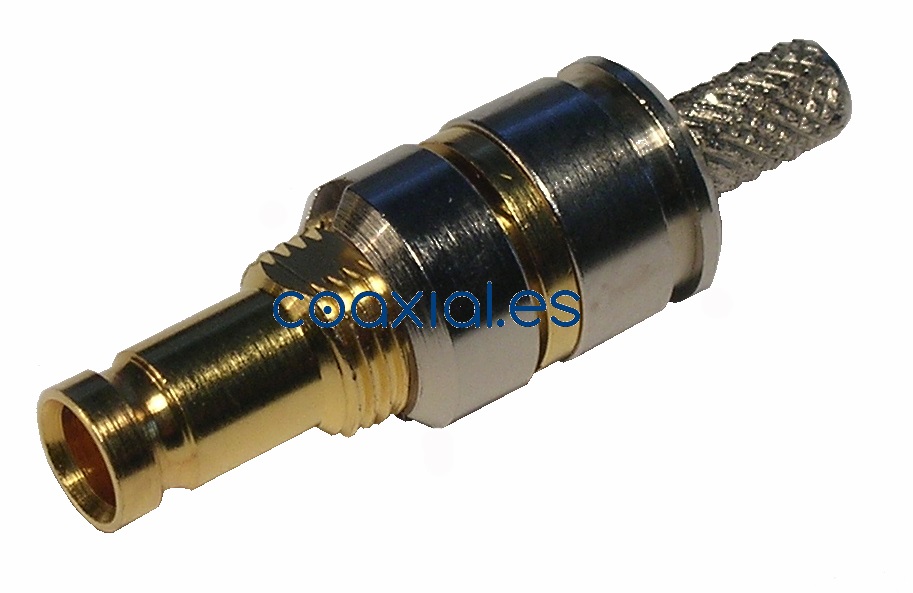

Conector 1,0/2,3
Macho Recto Crimpar

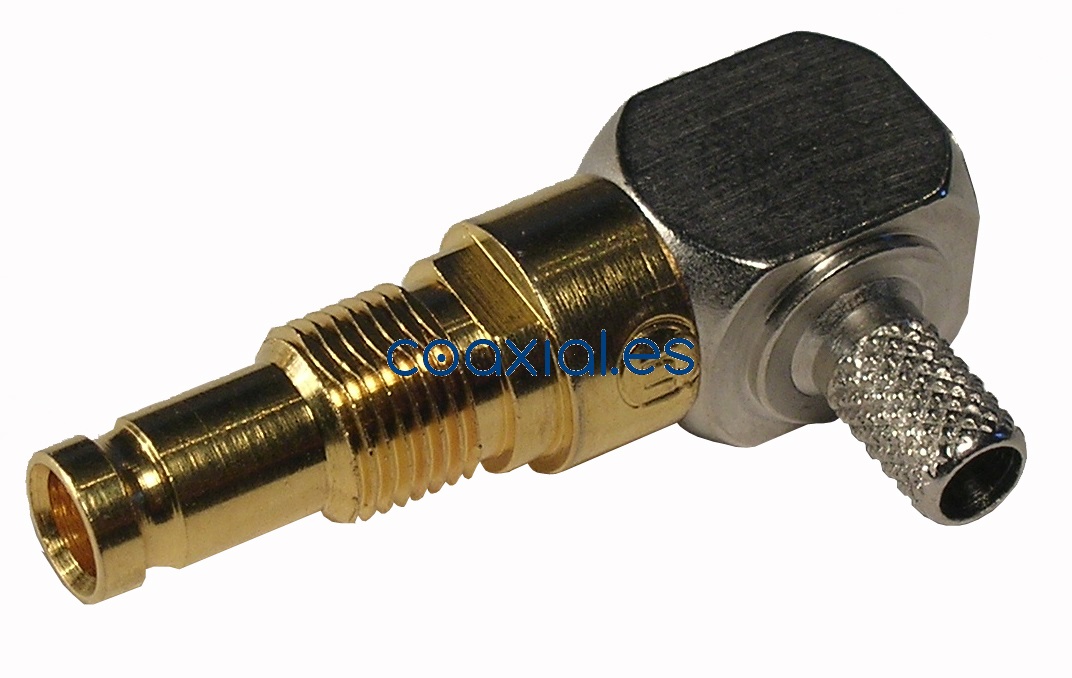

Conector 1,0/2,3
Macho Codo Crimpar
